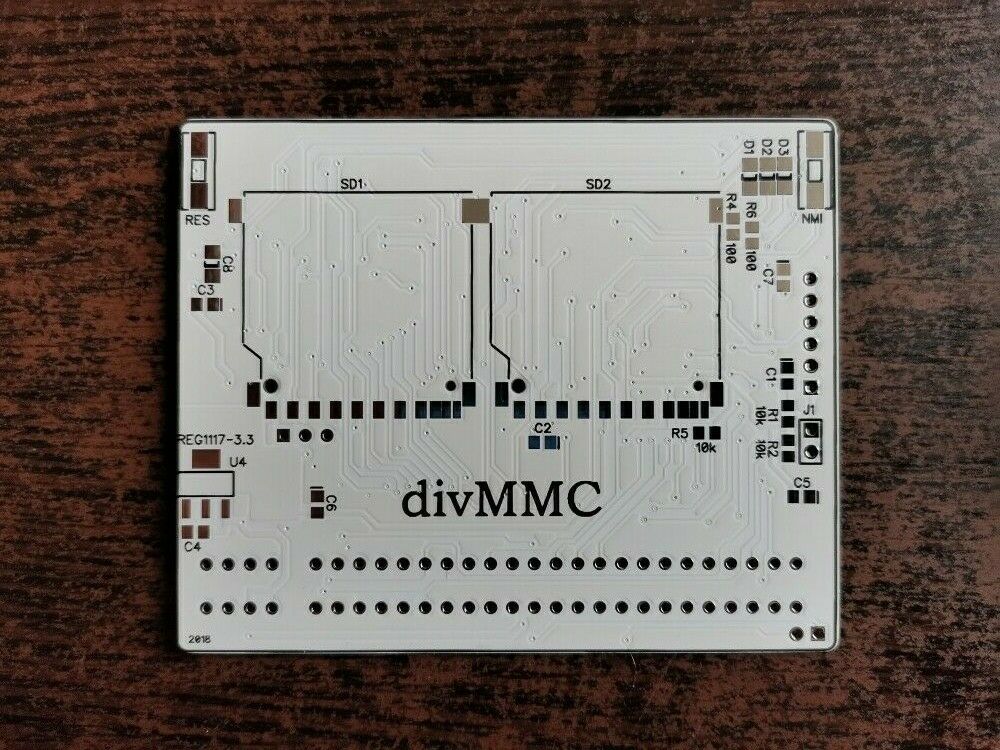

Обратите внимание: эта печатная плата изготавливается на заказ. Сроки производства и поставки могут варьироваться. Уточняйте у администрации перед оплатой. Фото демонстрирует типовую версию платы. Фактическое исполнение может отличаться по цвету маски, маркировке или разводке.
⚠ Внимание: этот BOM составлен пользователями.
Он может содержать ошибки или неточности.
Пожалуйста, проверяйте перед оформлением заказа. Красный цвет — элемента нет в наличии. Оранжевый цвет — количество элементов меньше чем нужно для проекта. Зелёный цвет — элемент отсутствует, но он в категории «в пути».
german72 –
Когда получил плату, оказалось, что схема, указанная в описании, не совпадает с платой. В схеме отсутствует 74HC123D а на плате есть.
Нашел схему тут https://zx-pk.com/forum/viewtopic.php?f=7&t=10557&start=70
Прямая ссылка на файл схемы: https://yadi.sk/i/v7ecVpQjeUsDxw
Фотография платы: https://zx-pk.com/forum/viewtopic.php?f=7&t=10557&start=60#p109429
sigma72 –
Работает
