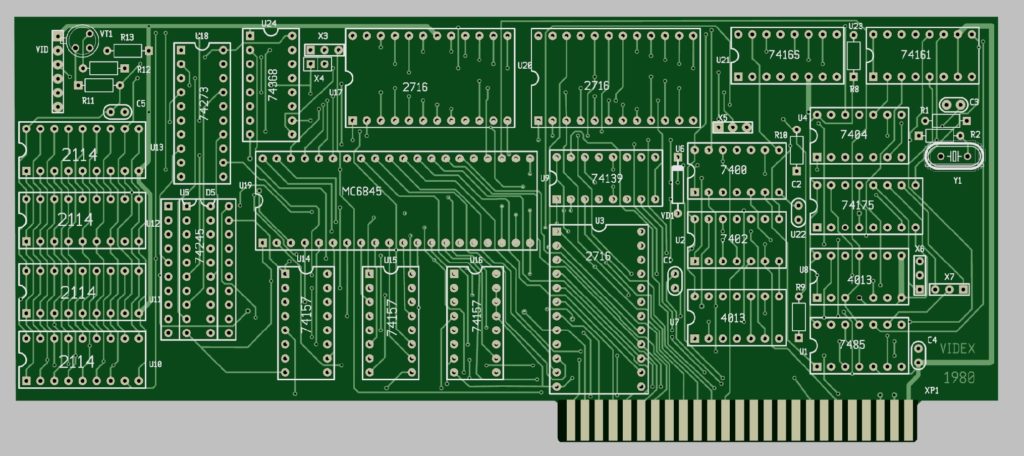

Печатная плата Apple ][ 80-Column Text Card #142
517,0₽
✕ Нет в наличии
Доставкаот 230₽, 1–3 дня
Самовывозбесплатно сегодня
Обратите внимание: эта печатная плата изготавливается на заказ. Сроки производства и поставки могут варьироваться. Уточняйте у администрации перед оплатой. Фото демонстрирует типовую версию платы. Фактическое исполнение может отличаться по цвету маски, маркировке или разводке.
✕ ![]()
grigandr61 –
Плата внешне выполнена отлично. Но есть проблема — где найти документацию — схема, прошивки 2716, три штуки минимум. Есть на github похожая, но отличия все есть, значит и прошивки другие.
Если нетрудно,подскажите, пожалуйста
Williams James –
I have enjoyed most of the PCBs from this shop but this one is really poor, it has taken me weeks to get it to work and it should be listed as untested as it could never work in its current configuration.
The problems are:
1. A0 to A6 of the external bus have incorrectly connected to the internal bus. you will need to cut the tracks to isolate them.
2. If you are using a 74273 at U18 you will need a pull up resistor at X5
3. U1 is a 7486 and not a 7485
4. U3 should be a 2708, if you use a 2716 you will most likely destroy it because of the +12V and -5V supplies
Tested on a Apple 2 Europlus — Now that I have fixed the above issues it works well
Regards
James
