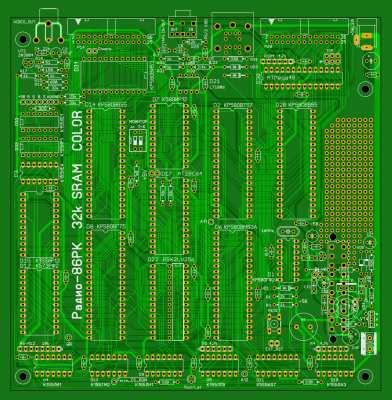

Печатная плата "Радио-86РК SRAM_Color" представляет собой специализированную модификацию системной платы для легендарного советского любительского персонального компьютера "Радио-86РК". Данная версия разработана для замены устаревшего ОЗУ на статических модулях SRAM и добавления возможности вывода цветного изображения, что расширяет графические возможности классической архитектуры.
Ключевые параметры:
Архитектура8-битный микропроцессор (совместимый с КР580ВМ80А)
Тип памятиСтатическая память (SRAM) вместо динамической (DRAM)
Графический интерфейсДополнительный контроллер для вывода цвета
КонструктивДвухслойная печатная плата с маской под пайку компонентов в корпусах DIP
Олег Подивилов –
В последней версии платы есть критическая ошибка.
«+» конденсатора C21 замкнут как на шину земли,
так и на шину «+5В».
Нужно разрезать соединение отверстия
с шиной «+5В»
Андрей –
Питание +5В после колодки никуда, кроме преобразователя, не подключено.
В преобразователе перепутаны ноги силового транзистора.
Pavel –
Сигнал CS_RAM замкнут на «+5В» вмежду переходным отверстием и
блокировочным конденсатором возле 19 ноги D6 в верхнем слое
https://yadi.sk/i/Yy69Id_yY4wrAg
В нижнем слое:
Сигнал CS_RAM замкнут на «-» возле 7 ноги D10
Сигнал OSC_CLK замкнут на «-» возле 7 ноги D10
https://yadi.sk/i/mUAni-cchXyfIA
Спасибо Владимиру Малькову.
