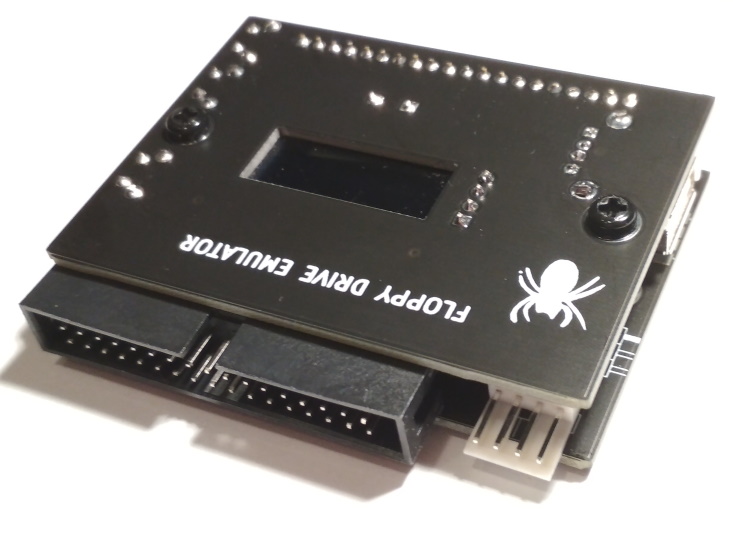

Главная / Каталог / `Печатные платы / Печатные платы Mini Floppy Emulator ver1.1 #298(1-2)(черная маска)
Обратите внимание: эта печатная плата изготавливается на заказ. Сроки производства и поставки могут варьироваться. Уточняйте у администрации перед оплатой. Фото демонстрирует типовую версию платы. Фактическое исполнение может отличаться по цвету маски, маркировке или разводке.
✕ ![]()
solonoid –
Плата сия переработка Готек v2. Плата сырая , всплыли косяки . Схемы нет , есть только BOM. Нет ног для программирования под St-link. Пришлось подпаивать проводами. Прошил версию 3.30. Заработала нестабильно. Оказалось нет резистора на 60 ногу booto stm 10к. Заработало, но курсор хаотично бегал по меню, реагировал только на одну кнопку.Оказалось не подключены к gnd ноги 2,3,4,53. После заработало, стала читать писать проги. Но нет светодиода обращения к готеку. Разъём fdd34, если запаять как на картинке ключ вверху, то получается раком , надо ключ внизу к плате. Нет контроллера питания Usb. После всех манипуляций заработал . Проги с расширением .trd читает, пишет. С другими пока не проверял.
