Описание

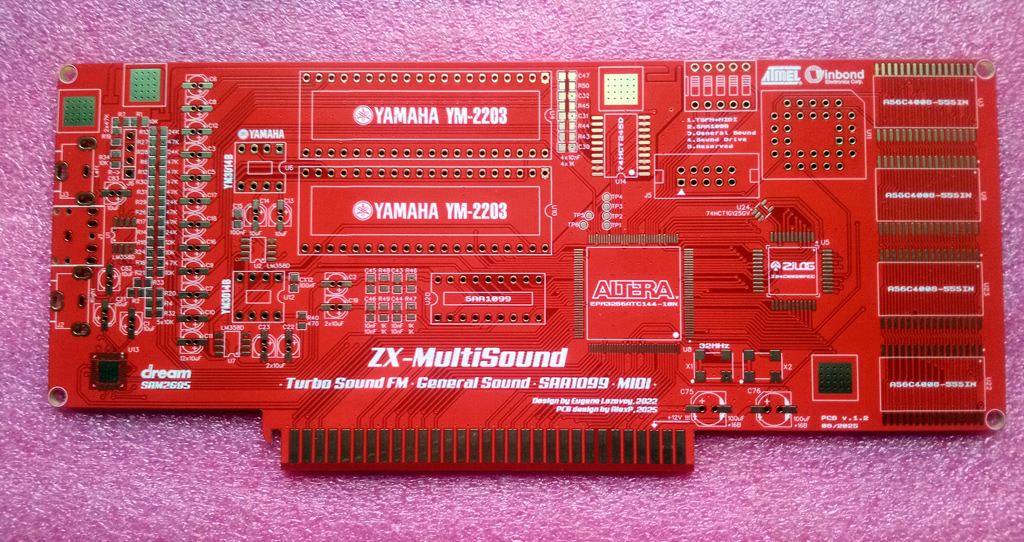

Печатная плата звуковой карты Multisound версии Алексея Подлеснова.
Отличия от платы оригинального Multisound:
1. Плата 4-х-слойная. Аналоговые и цифровые земли отдельные и повторяются на всех слоях. Два внутренних слоя — только земля.
2. Возможна установка RCA-разъемов на аудиовыход.
3. Более удобная для сборки компоновка деталей.
4. Применена панелька для ПЗУ в DIP исполнении.
5. Микросхемы ОЗУ размещены на одной стороне.
6. Добавлен преобразователь 7808, что значительно снизило нагрев остальных преобразователей и платы в целом.
7. Посадочные места для SAM2695 и Z80 скорректированы для удобства пайки.
8. ПЗУ более распространенного типа ( можно ставить ПЗУ от 32Kb до 512Kb ).
Плата красного цвета, Gold immersion, 4-слойная.
Размер платы 190 х 81 мм
