Печатная плата PC/104-ITX-DLX rev. 0 #961(синяя маска)
1.372,0₽
✕ Нет в наличии
Доставкаот 230₽, 1–3 дня
Самовывозбесплатно сегодня

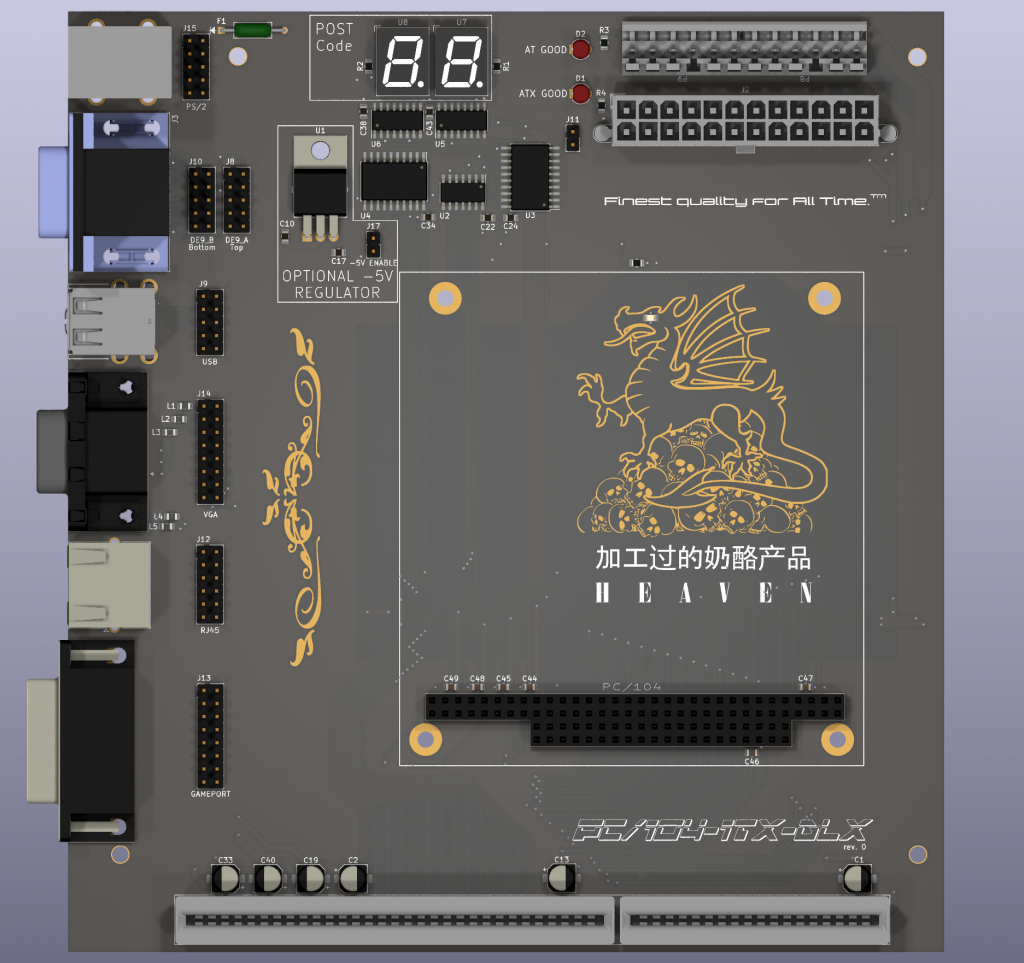

Обратите внимание: эта печатная плата изготавливается на заказ. Сроки производства и поставки могут варьироваться. Уточняйте у администрации перед оплатой. Фото демонстрирует типовую версию платы. Фактическое исполнение может отличаться по цвету маски, маркировке или разводке.
✕ ![]()
han2001 –
В данной плате нашел 2 ошибки точно.
1. Порты отрассированы со всеми возможными нарушениями, они работать будут не стабильно или вообще не будут работать;
2. Питание -5V от +12V с помощью LM7905 ну ни как не получишь, это тоже не рабочий момент;
3. Сигнал IOW с контакта B13 разъема ISA замыкает на земляной контакт конденсатора С2, тоже работать не будет.
Это всё что пока нашел. Придётся дорабатывать перерезанием дорожек и соединением проводами.
