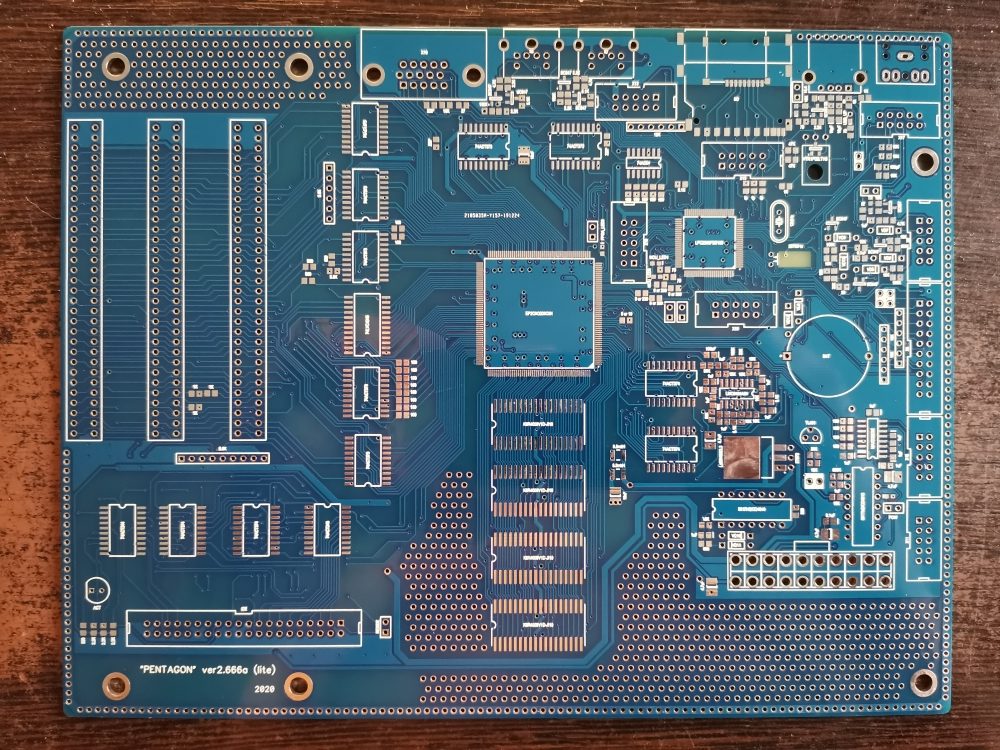

Печатная плата Pentagon 2.666LE — это специализированная материнская плата для сборки клона легендарного домашнего компьютера ZX Spectrum. Она является улучшенной версией классического Pentagon, предназначенной для энтузиастов ретро-компьютинга и разработки программного обеспечения под эту архитектуру.
Совместимостьархитектура ZX Spectrum 128K
Особенностиналичие черной паяльной маски, оптимизированная разводка под современные компоненты, поддержка расширенных режимов работы
Применениесоздание полнофункционального компьютера на базе оригинальной логики (ТТЛ)
Производительэнтузиасты проекта NedoPC
kav_san –
http://pentagon.nedopc.com/
kav_san –
Вот офф. ресурс. Там же есть ссылка на документацию и файлы производства.
Заказывал для себя, собрал. Плата работает.
Pavel –
Когда рисовалась эта плата, не было файлов. Рисовалась по пдф, могли быть ошибки.
solonoid –
Можно было бы собрать, но где взять доки? По ссылке ничего нет, кроме фото.
Pavel –
инфа от kfx (Андрей из Минска
По поводу P2.666 пока хороших новостей почти нет. На плате есть минимум одна ошибка в узле запуска питания — не дотянута дорожка от 1 до 11-й ножки К561ТМ2, а сама 1-я ножка подключена к земле вместо R233. Но не работал он у меня конечно же не из-за этого). Пока остановка из-за микросхем памяти — у меня подозрение, что они у меня перемаркированные и просто хуже по таймингам, чем надо. Все осложняется отсутствием каких-либо тестовых прошивок, или хотя бы исходников прошивки NXP. Заказал другую память, жутко дорого, но точно оригинал. Так что продолжение не раньше середины марта.
