Конструктор Северная пальмира #651(1291) (синяя маска)
✕ Нет в наличии
Доставкаот 230₽, 1–3 дня
Самовывозбесплатно сегодня

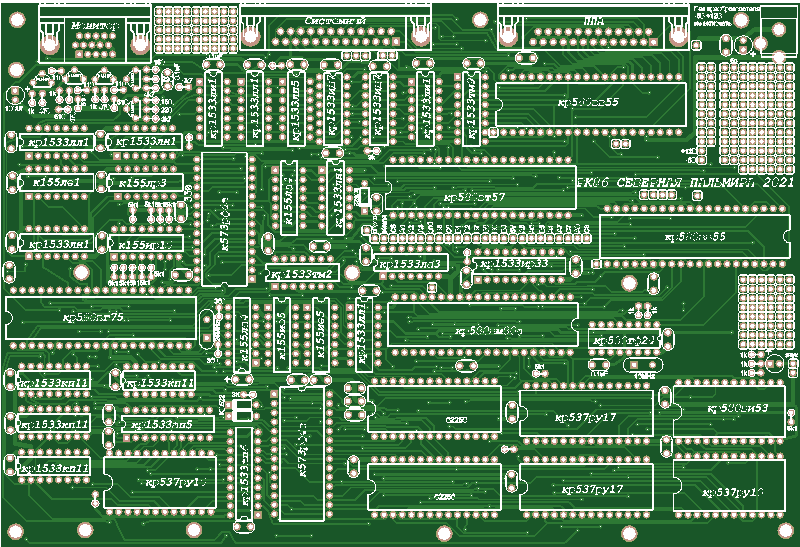

Обратите внимание: эта печатная плата изготавливается на заказ. Сроки производства и поставки могут варьироваться. Уточняйте у администрации перед оплатой. Фото демонстрирует типовую версию платы. Фактическое исполнение может отличаться по цвету маски, маркировке или разводке.
✕ ![]()
angel5a –
Проект не для новичков, практически бесполезен владельцам других РК, да и в целом оказывается тупиковой экспериментальной игрушкой, но с VGA. Перед покупкой прочтите всю тему на форуме и решите, надо ли оно вам.
Проблемы не такие уж и большие:
1. Если в оригинальном 86РК проблемой является запустить DRAM памяти, то тут проблема таймингов и подбора микросхем перекочевала в область генератора и видео. Решается, по большей части, установкой самых скоростных микросхем везде, где надо и нет.
2. Как шелкография, так и схема, так и уточнения по сборке содержат известные ошибки (в плане наименований), которые так и не были ни документированы, ни исправлены. Что ставит и куда, придётся решать исключительно из собственных знаний и опыта.
3. Разводка блокировочных конденсаторов вызывает не вопросы, а недоумение. В такой трассировке эти пол сотни конденсаторов спокойно можно заменить на пару более ёмких по углам платы, абсолютно без каких-либо негативных последствий, потому как именно так они и разведены сейчас, и свою роль они и так не исполняют.
4. Совместимость с оригинальным РК есть, но её нет, но там вообще легко всё поправить в программах, но там очень сложно и много времени надо тратить. В общем, как-то так. На большее, чем сейчас есть в репах, расcчитывать не стоит.
5. Оба периферийных разъёма (системный и пользовательский) одинаковые DB-25MR, что даёт простую возможность вставить не туда. Но распиновка их не совместимая, включая питание.
6. Пользовательский разъем выбран свой, а не тот, что давно применяется в других современных адаптациях. А, учитывая, что на него ещё и не выведены C0 и C4, то практически вся существующая периферия для оригинального 86РК и 86RK-SRAM с их аналогами, оказывается непригодной. Только SD-мод и можно подключить адекватно, а всё остальное (ром-диск, ком-порт, программатор) придётся колхозить.
Там, вроде как, существует вторая версия платы, но со своими, всё так же неисправленными ошибками.
