Печатная плата YM2151 FM Synthesizer ##102
227,0₽
✕ Нет в наличии
Доставкаот 230₽, 1–3 дня
Самовывозбесплатно сегодня

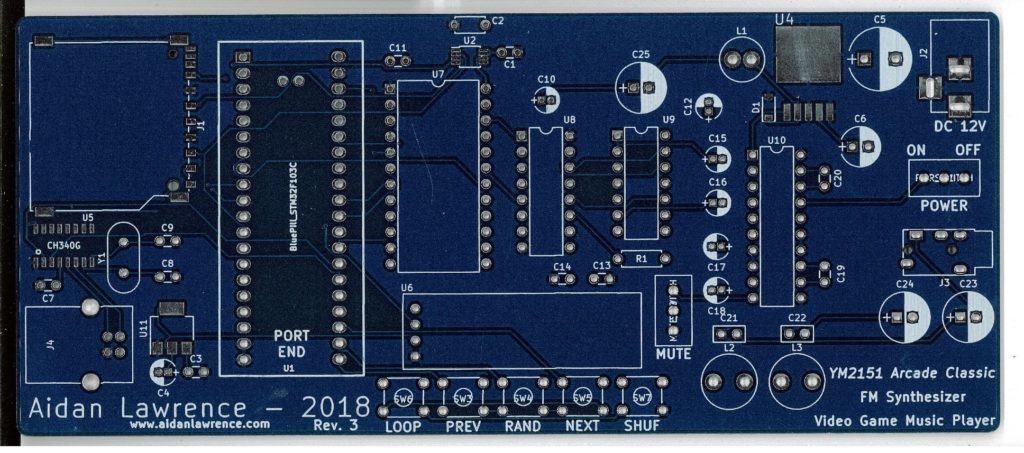

Обратите внимание: эта печатная плата изготавливается на заказ. Сроки производства и поставки могут варьироваться. Уточняйте у администрации перед оплатой. Фото демонстрирует типовую версию платы. Фактическое исполнение может отличаться по цвету маски, маркировке или разводке.
✕ ![]()
sigma72 –
Плата приобреталась, в основном, в качестве стенда для проверки микросхем синтезатора и ЦАПа, для отбраковки «кирпичей» с АлиЭкспресс. Соответственно, заработал только YM2151, купленный здесь же, на chipkin.ru, с тремя другими с Али — не повезло.
При запуске столкнулся с проблемой — воспроизведение не начиналось, пока не был подключен кабель USB. Питание моста CH340G разведено только от USB, поэтому без подключения кабеля на линии RX1/PA10 микроконтроллера оказывается отвлекающий его мусор. Решил проблему стягивающим резистором на 10кОм на указанной линии, заодно и управление через порт стало более стабильным.
В целом, как ретроплеер, проект интересный, хотя и сыроват, но автор и пишет, что это чисто «доказательство возможности». Также стоит сделать к нему простой аттенюатор и регулятор громкости, встроенный усилитель орет прям от души.
