Печатная плата ZX Uno XL #61
688,0₽
✕ Нет в наличии
Доставкаот 230₽, 1–3 дня
Самовывозбесплатно сегодня

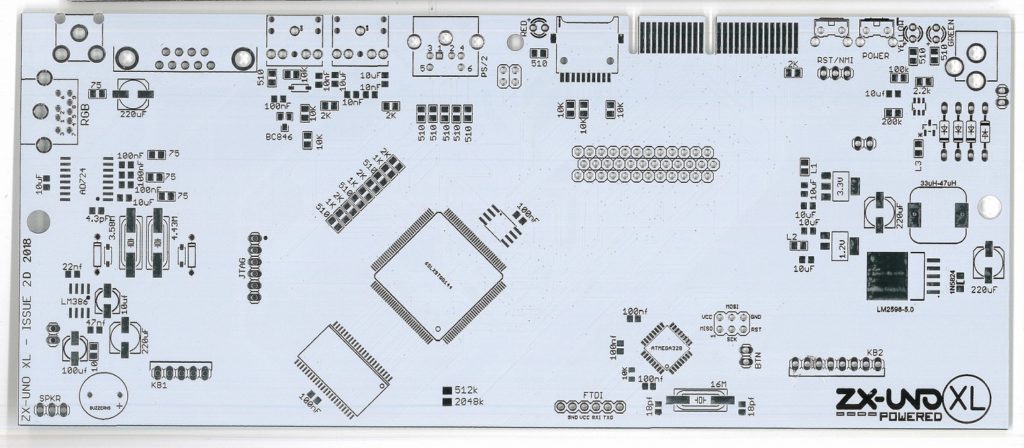

Обратите внимание: эта печатная плата изготавливается на заказ. Сроки производства и поставки могут варьироваться. Уточняйте у администрации перед оплатой. Фото демонстрирует типовую версию платы. Фактическое исполнение может отличаться по цвету маски, маркировке или разводке.
✕ ![]()
stern –
Внимание! Разводка RGB разъема не соответствует схеме. В результате стандартный кабель мини-DIN — SCART от Sega Drive 2 не подойдет. Нужно резать дороги снизу разъема и кидать проводки в соответствии со схемой. Не знаю, спецом так иноземцы поглумились или нет, но как-то так.
stern –
Подключал пока только по аналогу. У меня нет муара.
stern –
Что шить в Mega328?
Схема от авторов в Eagle — полный треш, конечно.
Говорков Виталий –
Из-за длинных дорожек у сигналов — RGB,VSync,Hsync, на изображении возникает муар, в виде широких вертикальных цветных линий. Недоработка проектировки. Обходной способ решения проблемы, если отрезать дорожки и пробросить эти сигналы отдельными проводками (сверху по плате).
