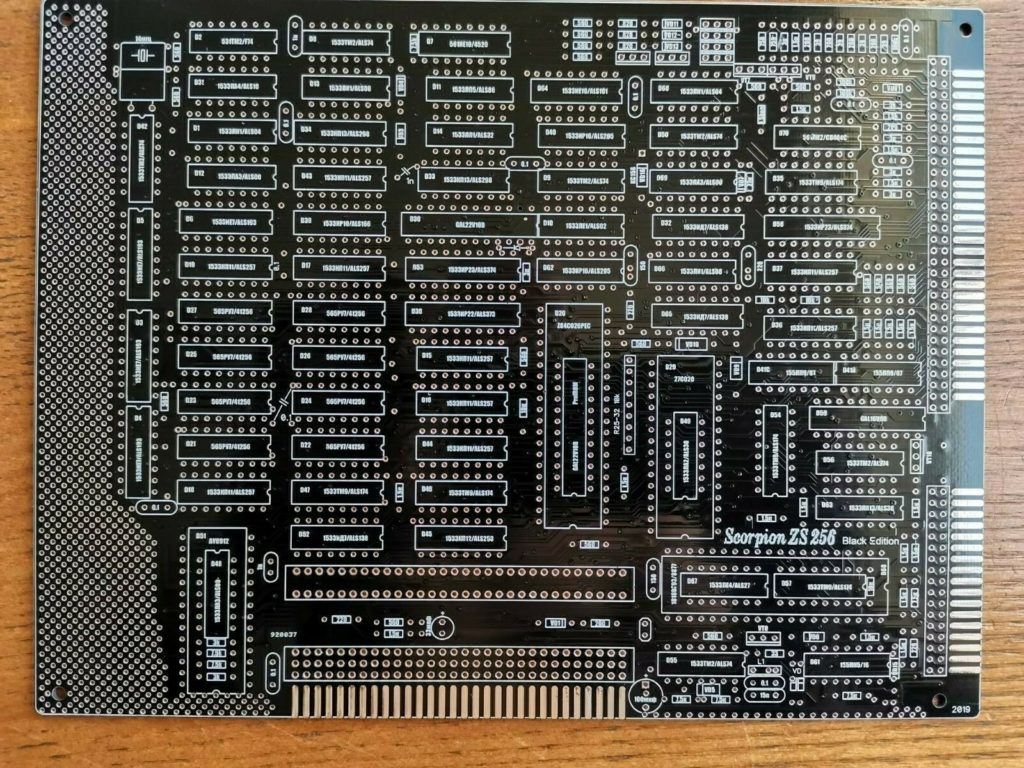

Обратите внимание: эта печатная плата изготавливается на заказ. Сроки производства и поставки могут варьироваться. Уточняйте у администрации перед оплатой. Фото демонстрирует типовую версию платы. Фактическое исполнение может отличаться по цвету маски, маркировке или разводке.
Scorpion ZS-256 Turbo+ представляет собой печатную плату для сборки полнофункционального клона домашнего компьютера ZX Spectrum с расширенными возможностями. Он применяется энтузиастами ретро-компьютинга для воссоздания архитектуры 8-битного ПК с поддержкой турбо-режима, расширенной памяти и периферии.
Ключевые параметры:
ПроцессорZ80B с переключаемой частотой 3,5 / 7,0 МГц
ПамятьОЗУ 256 КБ (с возможностью расширения до 2048 КБ), ПЗУ 64–512 КБ
Звукмузыкальный сопроцессор AY-3-8910/12
Периферияконтроллер дисковода с ФАПЧ, интерфейсы Centronics и RS232C, шина ZX Bus для расширений
Питание+5 В, ток потребления 0,8–0,9 А
Производитель: Фирма Scorpion (оригинальная разработка Сергея Зонова)
Модель производилась с 1996 по 1998 год. Отличия от предыдущих моделей — более качественная сборка (плата с маской), меньшие размеры (210×160 мм, включая монтажное поле шириной 15 мм).
«Турбированный» контроллер на 2 дисковода с цифровой ФАПЧ
Встроенный интерфейс принтера (Centronics и RS232C)
Один источник питания +5 В (0,8 — 0,9 А)
Системная шина ZX Bus на 2 слота (+3 через расширитель)
8 624
4 отзыва на Конструктор Scorpion ZS-256 Turbo+ #10 (черная маска)
Оценка 5 из 5
ua3nfs –
При исправных деталях плата в настройке не нуждается и запускается, но очень чувствительна к микросхемам памяти, память с али работает 40 минут и начинает сыпать ошибками. Заработала стабильно с памятью из 286 компа. Про диод втиснутый между турбиной и регистром, он соединяется только с резистором, у меня была сопля на галку, оно так не работает ;-) Так же схемотехника синхро сигналов под вопросом.
Сергей –
Да, и проблем перечисленных hyperborean не встретил при сборке платы.
Сергей –
Наконец то появилась плата с разведенной проф ПЗУ, а самое главное без МГТФ, при исправных деталях плата в настройке не нуждается и запускается на ура, Павел большое спасибо за эту плату!!!
Оценка 5 из 5
hyperborean –
1. Отверстия под разъем кнопки турбо и транзистор в узле повышения напряжения для ВГ93 слишком маленького диаметра 2. Диод втиснутый между турбиной и регистром — не лучшая идея — сложно запаять, SMD вариант с обратной стороны был лучше 3. Конденсаторы слева от шин надо двигать дальше к AY — их всё еще приходится загибать
⚠ Внимание: этот BOM составлен пользователями.
Он может содержать ошибки или неточности.
Пожалуйста, проверяйте перед оформлением заказа. Красный цвет — элемента нет в наличии. Оранжевый цвет — количество элементов меньше чем нужно для проекта. Зелёный цвет — элемент отсутствует, но он в категории «в пути».
ua3nfs –
При исправных деталях плата в настройке не нуждается и запускается, но очень чувствительна к микросхемам памяти, память с али работает 40 минут и начинает сыпать ошибками. Заработала стабильно с памятью из 286 компа. Про диод втиснутый между турбиной и регистром, он соединяется только с резистором, у меня была сопля на галку, оно так не работает ;-) Так же схемотехника синхро сигналов под вопросом.
Сергей –
Да, и проблем перечисленных hyperborean не встретил при сборке платы.
Сергей –
Наконец то появилась плата с разведенной проф ПЗУ, а самое главное без МГТФ, при исправных деталях плата в настройке не нуждается и запускается на ура, Павел большое спасибо за эту плату!!!
hyperborean –
1. Отверстия под разъем кнопки турбо и транзистор в узле повышения напряжения для ВГ93 слишком маленького диаметра
2. Диод втиснутый между турбиной и регистром — не лучшая идея — сложно запаять, SMD вариант с обратной стороны был лучше
3. Конденсаторы слева от шин надо двигать дальше к AY — их всё еще приходится загибать
