Описание
https://radiokot.ru/forum/viewtopic.php?f=2&t=87308
https://github.com/andykarpov/zx-fdd-emulator-pcb
Главная / Каталог / `Печатные платы / Печатные платы эмуляторов от EvgeniyRU и c форума Радиокот. #115
Печатные платы эмуляторов от EvgeniyRU и c форума Радиокот. #115
Первоначальная цена составляла 544,0₽.204,0₽Текущая цена: 204,0₽.
✕ Нет в наличии
Доставкаот 230₽, 1–3 дня
Самовывозбесплатно сегодня

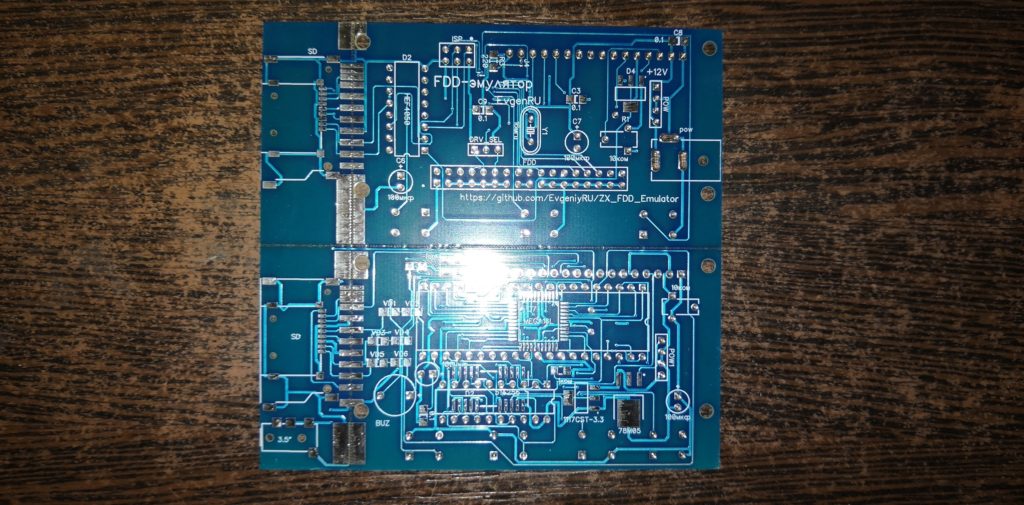

Обратите внимание: эта печатная плата изготавливается на заказ. Сроки производства и поставки могут варьироваться. Уточняйте у администрации перед оплатой. Фото демонстрирует типовую версию платы. Фактическое исполнение может отличаться по цвету маски, маркировке или разводке.
✕ ![]()
tigr101274 –
Спасибо комраду ua3nfs за рабочие прошивки и помощь в запуске данной версии платы.
ua3nfs –
Долго я копал прошивку, но всё заработало!
Fuses правильные High DC, Low FF
В скетче нужно закоментировать (удалить) строку
SPSR |= _BV(SPI2X); // set double speed
при этом скорость обмена с картой упадет в 2 раза,
но всё заработает! Ура!
Есть вопросы? Пишите мне на почту @mail.ru
ua3nfs –
3. Долго устройство не видело карту памяти, всему виной оказались FUSES, те что рекомендуют на форуме не подошли. Заработало с High DF, Low 27.
ua3nfs –
Собираю, на плате купленной у Павла, ZX FDD Emulator.
Обнаружил следующие неточности
1. На разъём для программирования не стандартно выведены сигналы (MISO и MOSI нужно поменять местами.
2. Задан адрес, на микросхеме PCF8574T,( 0х40 ) с ним прошивка с форума не запустится. Нужно или в скетче поменять строку «#define LCDEX_ADDR 0x4Е» на «#define LCDEX_ADDR 0x40» или первую, вторую и третью ногу микросхемы, 8574, оторвать от земли и посадить на +5
